Installer un disjoncteur différentiel Schneider : guide complet
Comment installer et brancher un disjoncteur différentiel Schneider
Le disjoncteur différentiel Schneider Resi9 XP 16 A 30 mA type C se fixe sur le rail DIN du tableau électrique, accepte un câble de 1 à 16 mm² et annonce 7 500 cycles de manœuvre. Ce disjoncteur différentiel combine la protection contre les fuites de courant et la protection magnétothermique contre les surcharges et les courts-circuits : il assure à la fois la coupure et la protection du circuit, dans le respect de la norme NF C 15-100.
Préparation et sécurité avant d'installer le disjoncteur
Avant l’installation, il faut couper le courant au disjoncteur de branchement puis contrôler l’absence de tension avec un VAT.
Le coffret doit rester sécurisé pendant toute l’intervention : gants isolants, repérage des circuits et verrouillage si nécessaire. En installation réelle, un branchement propre commence par une alimentation totalement isolée, avec la phase, le neutre et la terre clairement identifiés.
Choisir le bon disjoncteur différentiel Schneider Resi9
Le disjoncteur différentiel Schneider Resi9 existe en plusieurs calibres et plusieurs types. Le bon choix dépend du câblage existant, de l’alimentation, du nombre de disjoncteurs divisionnaires à protéger et du niveau de protection attendu contre les fuites.
- Calibre adapté : 40 A ou 63 A en tête de tableau selon la puissance souscrite; 16 A, 20 A et 25 A conviennent à une rangée dédiée ou à un sous-tableau.
- Type de protection : AC pour les circuits classiques; A pour les équipements comme le lave-linge ou la plaque à induction; A-SI ou C FSI pour limiter les déclenchements intempestifs sur les appareils électroniques.
- Sensibilité : 30 mA pour la protection des personnes en cas de fuite de courant; 300 mA pour certains usages de puissance ou des défauts d’isolement plus importants.
La gamme disjoncteur différentiel Schneider Resi9 XP proposée par ElectroLed.fr regroupe des modules au format 2 modules DIN. Le disjoncteur différentiel prend place entre le disjoncteur de branchement et les disjoncteurs divisionnaires, avec une limite de 8 circuits protégés par rangée selon la norme NF C 15-100.
| Calibre | Usage recommandé | Sensibilité | Type |
| 16 A / 20 A | Sous-tableau, rangée spécifique | 30 mA | AC / A / C FSI |
| 25 A | Rangée circuits mixtes | 30 mA | A / A-SI |
| 40 A | Tête de tableau logement standard | 30 mA | A / C FSI |
| 63 A | Tête de tableau forte puissance | 30 mA / 300 mA | A / A-SI |
Fixation sur rail DIN et schéma de branchement
Pour installer un disjoncteur différentiel Schneider, le module s’encliquète directement sur le rail DIN du tableau électrique. Ses dimensions de 36 × 82 × 70,5 mm facilitent l’intégration parmi les modules, à privilégier en remplacement direct si l’emplacement est déjà prévu dans la rangée.
Pour brancher un disjoncteur différentiel en 1P+N, la phase arrive en borne 1 en partie haute et le neutre en borne N, aussi en entrée haute. En sortie basse, chaque conducteur repart vers les disjoncteurs divisionnaires : c’est le schéma de branchement classique pour une installation lisible et durable.
Le serrage doit être net, sans brin apparent, et le repérage des conducteurs doit rester cohérent sur toute l’installation. Dès que le disjoncteur est fixé, il faut vérifier le branchement, la continuité du neutre et la bonne répartition de l’alimentation avant la remise sous tension.
Test, vérification et conformité après installation
Une fois le disjoncteur différentiel installé, remettez l’alimentation puis actionnez le bouton test. Le déclenchement doit être immédiat : il simule une fuite de courant vers la terre et confirme le bon fonctionnement du dispositif.
À l’inverse, si le disjoncteur ne déclenche pas, il faut contrôler le branchement, la présence du neutre, la mise à la terre et l’adéquation du matériel avec la norme applicable.
Pour une mise en conformité complète, l’appareil doit respecter la norme NF / EN / CEI 61009-2-1. ElectroLed.fr rappelle qu’installer un disjoncteur différentiel Schneider Resi9 demande de respecter des règles précises pour assurer la sécurité de l’installation; en complément, la gamme modulaire est accessible sur la page disjoncteur différentiel Schneider.

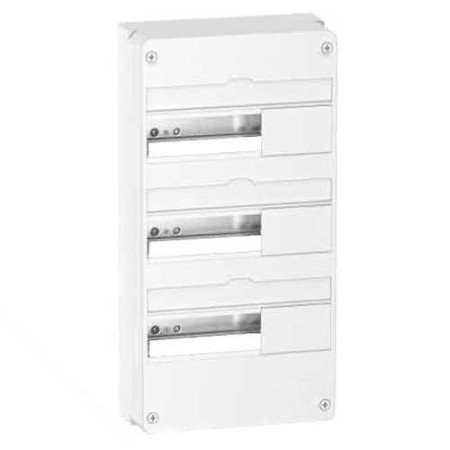

Produits recommandés
Foire aux questions
Pour brancher un disjoncteur différentiel correctement, il faut d'abord couper le courant puis vérifier l'absence de tension avec un VAT. Ensuite, la phase se raccorde sur la borne d'entrée haute, généralement la borne 1, et le neutre sur la borne N haute : les sorties basses servent à l'alimentation des disjoncteurs divisionnaires.
Ici, il s'agit surtout de respecter le repérage des bornes et le schéma du fabricant. Cette méthode permet de limiter les fuites et de maintenir une protection conforme, avec le respect de la norme NF C 15-100. Pour installer un disjoncteur différentiel ou brancher un disjoncteur dans le tableau, ElectroLed.fr recommande de suivre strictement les indications de raccordement.
Brancher un disjoncteur à l'envers, avec une alimentation par le bas, reste possible sur certains modèles. À l'inverse, cette configuration est déconseillée lorsqu'il s'agit d'un disjoncteur différentiel : elle peut perturber la protection et s'écarte des préconisations de Schneider.
En installation réelle, l'alimentation arrive donc par les bornes supérieures. Ce point compte pour préserver la sécurité électrique du tableau et garantir l'intensité de coupure nominale de 3 000 A.
Les types de disjoncteurs différentiels se différencient par leur réaction aux fuites et par la nature du courant détecté. Le type AC convient aux circuits classiques, tandis que le type A prend aussi en compte les composantes continues : il est à privilégier dès que l'installation alimente des appareils récents.
En complément, les versions A-SI ou C FSI offrent une meilleure immunité aux déclenchements intempestifs, ce qui convient aux équipements électroniques sensibles. Dès que le tableau comporte des plaques à induction ou des variateurs, le type A reste le repère habituel pour assurer la sécurité.
Le bon appareil dépend du circuit à protéger, de l'alimentation en place et du niveau de protection recherché. ElectroLed.fr rappelle aussi que les disjoncteurs divisionnaires en aval doivent rester cohérents avec le choix du différentiel.
