Disjoncteur différentiel Legrand 40A 30mA : guide et comparatif
Un disjoncteur différentiel Legrand 40A 30mA coupe un circuit en moins de 30 millisecondes dès qu'il détecte un courant résiduel supérieur au seuil admissible. C'est précisément la présence de ce module, correctement dimensionné, qui empêche une simple fuite vers la terre de devenir dangereuse pour l'utilisateur. En pratique, installer une référence inadaptée aux appareils raccordés en aval annule toute l'efficacité de cette protection.
Types AC, A et F du disjoncteur différentiel Legrand 40A 30mA
Le type différentiel détermine avec précision la capacité du dispositif à identifier un défaut. Une mauvaise sélection entre un disjoncteur différentiel standard et les charges raccordées en aval entraîne soit un déclenchement intempestif, soit une absence totale de réaction face au danger. La gamme DX³ de disjoncteur différentiel Legrand propose trois profils de détection distincts.
Type AC et type A : quelle différence concrète ?
Concrètement, la version AC ne réagit qu'aux fuites de courant de forme alternative pure. Ce profil suffit pour l'éclairage classique ou des prises conventionnelles dans un tableau électrique basique. Dès que vous raccordez un équipement intégrant de l'électronique de puissance, le disjoncteur différentiel Legrand type A s'impose pour traiter les composantes continues pulsées. Pour identifier le module adapté à votre installation, l'ensemble des références est disponible dans notre catalogue de disjoncteur différentiel Legrand sélectionné par ElectroLed.fr.
- Type AC : détecte uniquement le défaut alternatif sinusoïdal. Je le réserve aux circuits basiques d'un tableau électrique sans électronique de puissance.
- Type A : identifie les courants alternatifs et les courants continus pulsés. La norme NF C 15-100 l'exige pour le lave-linge, les plaques à induction ou les bornes de recharge de véhicule électrique.
- Type F : ajoute une immunité contre les perturbations hautes fréquences. À privilégier pour sécuriser du matériel informatique ou des équipements de domotique sensibles.
En pratique, je privilégie d'emblée l'installation d'un disjoncteur différentiel Legrand de type A pour la majorité des départs. La multiplication des convertisseurs et chargeurs rend le type AC rapidement limitant sur les nouvelles installations. L'écart de prix entre les deux versions justifie amplement cette marge de fiabilité supplémentaire.
| Type | Courant résiduel ciblé | Applications réelles | Exigence normative |
| AC | Alternatif classique pur | Éclairage basique, prises standard | Aucune obligation |
| A | Alternatif et continu pulsé | Plaque à induction, chargeur VE | Imposé (norme NF C 15-100) |
| F | Hautes fréquences et continu | Domotique, matériel informatique | Recommandation technique |
Type F : quand choisir cette protection renforcée ?
Le type F, anciennement désigné HPI, révèle son utilité lorsque le type A subit des coupures injustifiées liées à des perturbations du réseau. Ce phénomène touche notamment les variateurs de vitesse ou les équipements industriels générant des harmoniques. Son filtrage supérieur maintient l'alimentation stable sans compromettre la sécurité des personnes.
Sur un chantier résidentiel courant, cette déclinaison reste peu fréquente. Le type A sécurise efficacement la quasi-totalité des logements actuels. À mon sens, le type F devient pertinent sur les sites isolés fortement exposés à la foudre, évitant ainsi de réarmer l'interrupteur différentiel Legrand après chaque intempérie.
Disjoncteur différentiel ou interrupteur différentiel Legrand ?
La confusion entre ces deux désignations sur les listes de matériel génère régulièrement des problèmes de conformité. L'interrupteur différentiel gère exclusivement la fuite à la terre. Le disjoncteur différentiel, quant à lui, intègre en plus un bloc magnétothermique capable de bloquer simultanément les surcharges du câblage.
La logique de câblage diffère donc totalement entre ces deux dispositifs. L'interrupteur différentiel Legrand se place en tête de groupe pour surveiller plusieurs lignes divisionnaires en aval. Le disjoncteur différentiel Legrand 40A 30mA, à l'inverse, protège une ligne spécifique de bout en bout, sans module supplémentaire nécessaire. La différence se joue sur ce choix précis : c'est lui qui détermine l'encombrement final et la cohérence de votre coffret.
Branchement et installation dans le tableau électrique
Un interrupteur différentiel bipolaire s'installe obligatoirement en tête de groupe sur le rail DIN. L'alimentation entre par le haut et ressort par le bas, c'est la condition d'une protection fiable. Un câblage inversé compromet le comportement du dispositif face à un vrai défaut.
Combien de disjoncteurs sur un différentiel 40 A 30 mA ?
Le branchement disjoncteur différentiel Legrand 40 A 30 mA admet huit circuits en aval au maximum. La norme NF C 15-100 fixe cette limite pour localiser rapidement une panne. Au-delà, les risques de déclenchement intempestif augmentent significativement.
- Maximum huit départs : au-delà de ce seuil, les courants de fuite parasites s'additionnent et provoquent la coupure du module sans défaut réel identifiable.
- Calibrage précis : la charge cumulée des disjoncteurs divisionnaires doit correspondre au calibre 40 A pour éviter toute surchauffe du tableau électrique.
- Deux modules minimum : la réglementation impose au moins deux interrupteurs différentiels par logement afin d'éviter une coupure générale.
En rénovation, douze circuits sur un seul module est une situation courante. L'ajout d'un second différentiel bipolaire corrige cette anomalie sans difficulté. Il suffit de répartir les départs sur deux rangées distinctes.
Pourquoi le différentiel 30 mA saute-t-il ?
Un interrupteur différentiel Legrand 40 A 30 mA type AC qui déclenche régulièrement signale en général un courant résiduel excessif. Une isolation vieillissante ou des appareils générant des fuites naturelles cumulées en sont souvent la cause. Ce type AC n'est pas dimensionné pour certains électroménagers spécifiques.
- Défaut d'isolement : une gaine endommagée ou de l'humidité peut faire monter la perte jusqu'au seuil critique de coupure, soit 30 mA.
- Cumul parasite : huit équipements informatiques sur une même ligne peuvent à eux seuls atteindre les 30 mA de courant résiduel.
- Incompatibilité de type : une plaque à induction nécessite un type A; un module AC déclenchera par erreur face à ce type de charge.
La méthode de diagnostic est éprouvée : coupez tous les départs, réarmez le disjoncteur différentiel Legrand, puis réactivez-les un à un. Le dernier levier enclenché avant la disjonction désigne immédiatement la ligne fautive.
Si le disjoncteur différentiel déclenche à vide, le composant est hors service. Sur les modèles DX³, un voyant jaune confirme visuellement l'origine de l'anomalie. Ce repère accélère la recherche de panne, y compris dans de mauvaises conditions d'éclairage.
Accessoires compatibles pour optimiser l'installation
Les peignes horizontaux suppriment les pontages filaires et fiabilisent la connexion à vis dans le coffret. Les bornes à vis d'un interrupteur différentiel Legrand acceptent des câbles souples jusqu'à 25 mm², amplement suffisant pour l'alimentation principale d'un pavillon standard.

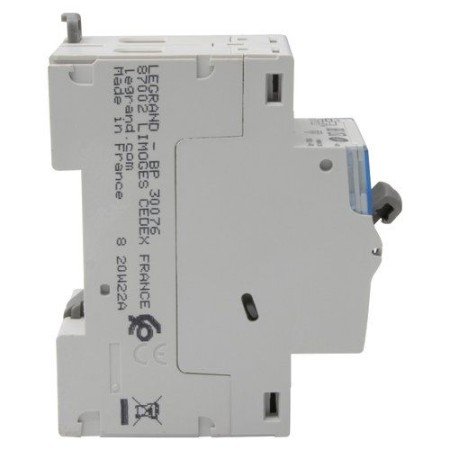

Les griffes arrière permettent de remplacer un disjoncteur différentiel Legrand 40 A 30 mA sans démonter l'ensemble de la rangée. Il est également possible d'adjoindre une bobine MX pour piloter ce module à distance. Cette option préserve intégralement la sensibilité 30 mA imposée par la réglementation.
Quel calibre Legrand choisir pour votre installation
Un interrupteur différentiel de 40 A tolère une charge maximale d'environ 9 kW avant de risquer la surchauffe. Sous-dimensionner ce calibre expose à un déclenchement intempestif lors des pics de consommation. Concrètement, le choix dépend strictement de la puissance cumulée des disjoncteurs placés en aval.

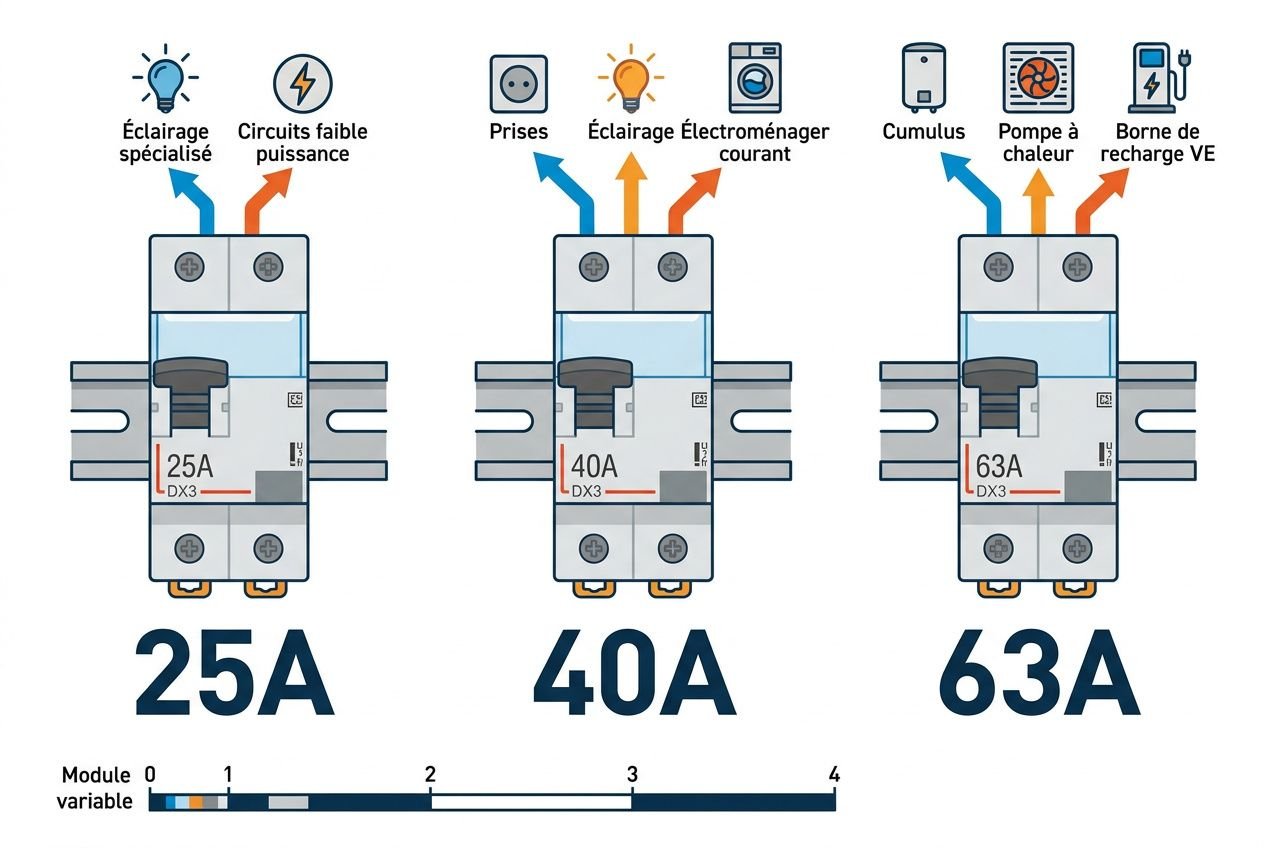

40 A, 63 A ou 25 A : quel calibre pour quel usage ?
Le disjoncteur différentiel Legrand 63 A 30 mA absorbe sans difficulté les appels de courant des pompes à chaleur ou des bornes de recharge. Ce dimensionnement prévient toute coupure anormale sur les lignes fortement sollicitées. En pratique, je réserve ce composant aux départs spécifiques exigeant une puissance supérieure à 12 kW.
Pour une installation électrique résidentielle classique, le calibre 40 A reste la référence. Son intensité nominale couvre l'alimentation de six à huit circuits divisionnaires standards. Je privilégie cet interrupteur différentiel Legrand pour sécuriser un groupe mixte de prises et d'éclairages.
- 25 A : Ce calibre convient uniquement aux petits réseaux spécialisés, comme un circuit d'éclairage extérieur isolé.
- 40 A : Il gère l'usage courant d'une maison, en combinant électroménager standard et éclairage.
- 63 A : Adapté aux charges lourdes, ce calibre impose un câblage d'au moins 10 mm².
- Cohérence : La protection devient inefficace si vous associez un calibre élevé à une section de fil insuffisante.
La connexion à vis intégrée sur un boîtier 2 modules accepte des câbles rigides jusqu'à 35 mm². Cet encombrement réduit libère un espace précieux dans votre tableau pour aligner d'autres disjoncteurs. Ce point facilite le raccordement physique des départs de forte section.
Sensibilité 30 mA ou 300 mA : laquelle retenir ?
Une sensibilité 30 mA coupe le courant avant que l'énergie traversant le corps n'atteigne un seuil mortel. Ce réglage, propre aux types AC, A ou F, protège directement les personnes contre l'électrisation. Un modèle 300 mA surveille avant tout l'échauffement des câbles afin de prévenir tout risque d'incendie.
La norme NF C 15-100 exige qu'un disjoncteur différentiel à 30 mA sécurise chaque ligne d'habitation. Le seuil de 300 mA s'installe en tête des grands bâtiments pour éviter qu'une fuite isolée ne prive tout l'édifice d'alimentation. Dans ce schéma en cascade, le module principal ne réagit que si le disjoncteur aval n'a pas traité le défaut.
Pour sécuriser un logement classique, un disjoncteur différentiel Legrand à 30 mA demeure la seule option techniquement justifiée. À mon sens, la sélection rigoureuse du composant garantit la durabilité de vos installations face aux surcharges quotidiennes. Vous retrouverez sur ElectroLed.fr les références exactes pour dimensionner correctement vos tableaux, avec l'assurance d'un matériel éprouvé sur le terrain.
Produits recommandés
Foire aux questions
Un disjoncteur différentiel de type AC ne détecte que les fuites de courant sinusoïdales alternatives. Le type A prend également en charge le courant résiduel continu pulsé, caractéristique des plaques à induction ou des lave-linge récents. La norme NF C 15-100 rend ce dernier obligatoire sur les lignes dédiées à ces équipements. À mon sens, le type A s'impose dès que vous câblez une cuisine moderne.
La réglementation fixe un maximum de huit départs par interrupteur différentiel. Au-delà, l'accumulation d'une fuite minime sur chaque équipement provoque un déclenchement intempestif difficile à diagnostiquer. En pratique, je privilégie six circuits par rangée : ce plafond laisse une marge confortable pour d'éventuelles extensions sans remettre en cause l'installation.
Intervenir au cœur d'un tableau électrique exige une habilitation électrique spécifique. Vous pouvez préparer les câbles hors tension, mais la coupure générale et le raccordement d'un interrupteur différentiel Legrand doivent être confiés à un électricien certifié. Cette règle s'applique à tout dispositif monté en amont de la distribution, car une erreur sur ces éléments expose l'ensemble de l'installation à une protection défaillante contre les fuites de courant.
