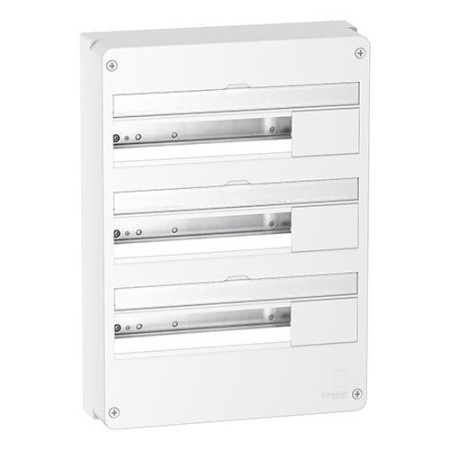

SCHNEIDER Resi9 Tableau électrique nu 3 rangées 18 modules

🌟 Produit : SCHNEIDER Resi9 Tableau électrique nu 3 rangées 18 modules

⚡ Nombre de Rangées : 3

⚡ Nombre de Modules par Rangée : 18 (54 modules au total)

⚡ Courant Nominal : 90A

⚪ Teinte : Blanc RAL 9003

🔦 Caractéristiques Principales :

📏 Dimensions (mm) : 500 x 357 x 108

📏 Hauteur : 500 mm

📏 Largeur : 357 mm

📏 Profondeur : 108 mm

Description de SCHNEIDER Resi9 Tableau électrique nu 3 rangées 18 modules

Ce coffret nu accueille l’ensemble des dispositifs de protection et modules de commande Schneider. Il peut être complété avec la porte Styl blanche pour une finition soignée.

Un Flash code intégré permet d’accéder directement à un porte-documents numérique, idéal pour centraliser et consulter vos informations d’installation.

Atouts du tableau électrique Schneider 3 rangées :

• Installation simple et rapide

• Plus de confort et économies d’énergie

• QR code donnant accès au porte-document numérique

• Fermeture de porte aimantée

• Branchement à puissance limitée

• Compatible avec une installation en goulotte GTL ou en bac d'encastrement

• Conforme aux normes IEC 60670-24 et IEC 60670-1

• Attention : la gamme Resi9 n’est pas compatible avec la gamme Opale.

Le tableau électrique est livré avec :

• Une planche d’étiquettes pour repérer disjoncteurs et modules

• Des obturateurs séparables par module ou demi-module

• Indice de protection : IP30 / IK08

• Bornier Phase : 1×35 mm² / 6×16 mm²

• Bornier Neutre : 1×35 mm² / 6×16 mm²

• Bornier Terre : 7×16 mm² à vis / 32×4 mm² auto

Rappel normatif :

Selon la norme NF C 15-100, un tableau principal doit comporter au minimum 2 rangées, garantissant l’espace nécessaire pour les protections et une réserve d’au moins 20 %.

Recommandations selon la surface du logement :

• 2 rangées → jusqu’à 35 m²

• 3 rangées → de 36 à 100 m²

• 4 rangées et plus → au-delà de 100 m²
