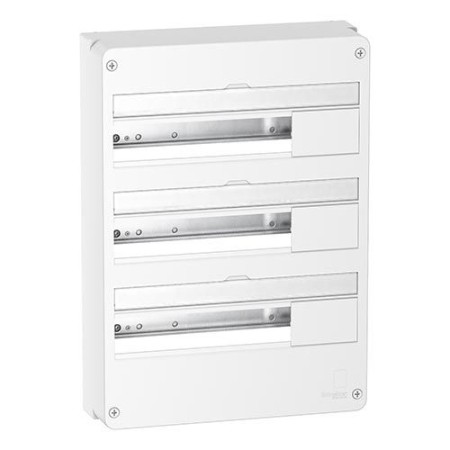

Resi9 | Tableau électrique 3 rangées 18 modules Schneider – Coffret saillie blanc

Tableau électrique Resi9 Schneider : spécifications techniques

Le tableau électrique Resi9 est un coffret en saillie blanc RAL 9003, prévu pour l'habitat. Avec 54 modules au total, répartis sur 3 rangées de 18, vous gardez une organisation claire et de la place pour faire évoluer l'installation.

• Courant nominal : 90 A, adapté à la majorité des tableaux résidentiels
• Dimensions : 500 mm de hauteur, 357 mm de largeur et 108 mm de profondeur : un format cohérent pour une pose murale propre
• Indice de protection : IP30 / IK08, pour une utilisation en intérieur et une bonne résistance aux chocs usuels
• Conforme aux normes IEC 60670-24, IEC 60670-1 et NF C 15-100 : pose en ligne avec les exigences courantes
• Fermeture de porte aimantée : ouverture simple au quotidien et maintien correct en façade

Coffret modulaire 3 rangées : capacité et organisation

Le coffret Schneider Resi9 est livré nu, sans appareillage préinstallé. Concrètement, sur chantier, cela vous laisse la main pour répartir vos disjoncteurs et interrupteurs différentiels selon le logement.

Chaque rangée reçoit 18 modules, ce qui simplifie le repérage des circuits. Les obturateurs séparables, par module ou demi-module, évitent les vides visibles et la planche d'étiquettes aide pour une maintenance rapide.

Compatibilité avec la gamme Styl et accessoires Schneider

Ce coffret est compatible avec la porte Styl blanche, vendue séparément. À privilégier quand le tableau reste visible : la finition est plus propre dans une entrée, un cellier ou une GTL apparente.

Attention : la gamme Resi9 n'est pas compatible avec la gamme Opale. Dans les faits, je pars sur les accessoires Schneider prévus pour cette série, cela évite les ajustements hasardeux au moment de la pose.

Installation et conformité à la norme NF C 15-100

La NF C 15-100 impose une réserve de modules pour les extensions futures. Avec 54 modules, ce format 3 rangées convient bien aux logements de 36 à 100 m², tout en laissant une marge pour ajouter un circuit plus tard.

• 2 rangées, 36 modules : logements jusqu'à 35 m²
• 3 rangées, 54 modules : logements de 36 à 100 m², cas de ce coffret Resi9
• 4 rangées et plus : logements au-delà de 100 m²

Ce coffret se pose en saillie, en goulotte GTL ou avec un bac d'encastrement. Ce qu'il faut regarder avant tout, c'est l'espace disponible autour du tableau : en rénovation, ça change tout pour le passage des gaines.

Borniers et connexions électriques : détail complet

Le tableau Resi9 reçoit des borniers prévus pour une distribution propre des conducteurs. Concrètement, vous gagnez du temps au câblage et vous gardez un tableau plus lisible une fois terminé.

• Bornier phase : 1 x 35 mm² + 6 x 16 mm² : accepte l'arrivée principale et plusieurs départs
• Bornier neutre : 1 x 35 mm² + 6 x 16 mm² : même logique pour une répartition nette du neutre
• Bornier terre : 7 x 16 mm² à vis + 32 x 4 mm² auto : pratique pour raccorder l'ensemble des terres sans bricolage

Ces borniers reçoivent l'alimentation venant du disjoncteur d'abonné puis répartissent vers les protections du tableau. Ce que la fiche technique ne dit pas, c'est que cette capacité apporte surtout du confort quand on a plusieurs circuits à ordonner proprement.

Accessoires inclus et documentation numérique

Le coffret Resi9 est livré avec l'essentiel pour finir un tableau proprement. Vous avez de quoi repérer les circuits, fermer les emplacements libres et retrouver la documentation sans chercher longtemps.

• Planche d'étiquettes : identification claire des disjoncteurs et modules
• Obturateurs séparables : finition plus nette sur les espaces non utilisés
• Code QR vers le porte-documents numérique Schneider Electric : accès rapide aux schémas et notices
• Documentation papier et numérique : utile pour vérifier les points de pose

Quand choisir cette solution de tableau électrique 3 rangées

Je pose ce modèle quand il faut un tableau résidentiel évolutif, sans partir sur un coffret trop volumineux. Il convient bien à un appartement T3 ou T4, un petit pavillon, ou un local tertiaire de taille modeste.

Dans les faits, la pose reste simple une fois les gaines en place. La fermeture aimantée limite les ouvertures intempestives, ce qui est appréciable si le tableau se trouve dans une zone de passage.
