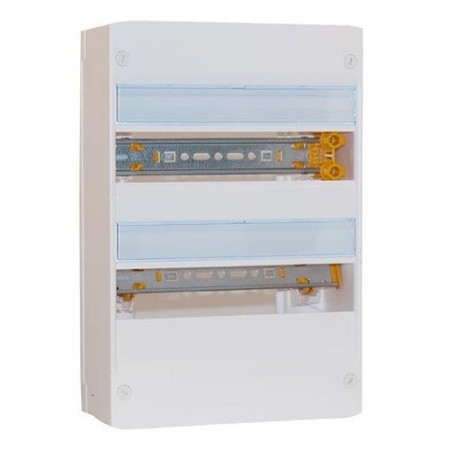

LEGRAND Drivia Tableau électrique nu 2 rangées 13 modules

🌟 Produit : LEGRAND Drivia Tableau électrique nu 2 rangées 13 modules

📏 Nombre de Rangées : 2

📏 Nombre de Modules par Rangée : 13

⚪ Teinte : Blanc RAL 9003

🔦 Caractéristiques Principales :

📏 Dimensions (mm) : 250 x 375 x 103.5

📏 Largeur : 250 mm

📏 Hauteur : 375 mm

📏 Profondeur : 103.5 mm

📏 Indice de Protection :

• Sans porte : IP30 / IK05

• Avec porte (non fournie) : IP40 / IK07

📏 Auto-extinguibilité : Tenue au fil incandescent 750°C

📏 Classe d’Isolation : Classe II (plaques de fond isolantes non fournies)

📏 Rails :

• Pivotants (3 positions)

• Extractibles

• Espace sous rails : 40 mm

• Entraxe entre rails : 125 mm

📏 Type d’Appareil : Coffret de distribution

📜 Conformités : NF EN 60695-2-11 (ERP & IGH) / IEC 60670-24

Description de LEGRAND Drivia Tableau électrique nu 2 rangées 13 modules

Les rails DIN de ce coffret sont inclinables, ce qui simplifie l’installation et la maintenance des appareillages modulaires. Le tableau électrique Legrand Drivia 2 rangées bénéficie d’une isolation de classe II grâce à ses plaques de fond isolantes.

Il est équipé de clips jaunes permettant une fixation facile et un ajustement précis de la hauteur sur la goulotte GTL.

Ce coffret 13 modules est compatible avec l’ensemble des modules Legrand (disjoncteurs, interrupteurs différentiels et modules de commande).

Important : seules les portes et les peignes de la gamme Drivia peuvent être utilisés avec ce modèle.

Fourniture du coffret 2 rangées :

• Bornier de terre

• Borniers Phase et Neutre IP2X

• Obturateurs modulables par module ou demi-module

• Accessoires de pré-fixation pour goulotte GTL ou mur (Drivia Clip)

• Accessoires de jumelage horizontal/vertical pour associer deux coffrets ou un coffret avec platines (Drivia Easy)

Normes et recommandations

Conformément à la norme NF C 15-100, le tableau principal d’un logement doit comporter au moins deux rangées, afin de garantir suffisamment d’espace pour les interrupteurs différentiels, les disjoncteurs divisionnaires et une réserve minimale de 20 % pour de futurs circuits.

Guide pratique :

• 2 rangées : logements jusqu’à 35 m² (studio, petit appartement)

• 3 rangées : habitations de 36 à 100 m² (T2 à T4)

• 4 rangées et plus : logements supérieurs à 100 m² (grands appartements, maisons)

À noter : les coffrets 1 rangée existent, mais ils sont destinés aux tableaux secondaires (garage, atelier, dépendance) et ne conviennent pas comme tableau principal.
