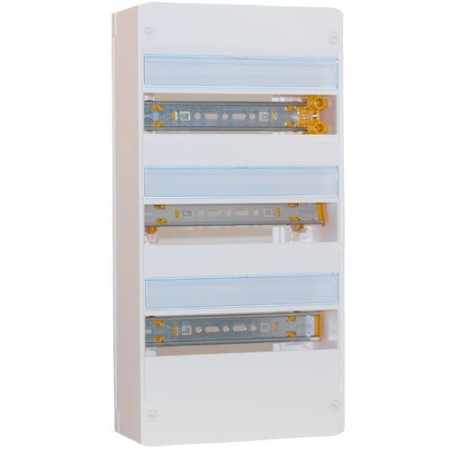

LEGRAND Drivia Tableau électrique nu 3 rangées 13 modules

🌟 Produit : LEGRAND Drivia Tableau électrique nu 3 rangées 13 modules

⚪ Teinte : Blanc RAL 9003

🔦 Caractéristiques Principales :

📏 Dimensions (mm) : 250 x 500 x 103.5

📏 Largeur : 250 mm

📏 Hauteur : 500 mm

📏 Profondeur : 103.5 mm

📏 Nbre de rangées : 3

📏 Modules par rangée : 13

📏 Indice de Protection (IP) : IP 30 (IP 40 avec porte non fournie)

📏 Indice de Résistance (IK) : IK 05 (IK 07 avec porte non fournie)

📏 Tenue au feu : Auto-extinguibilité

📏 Caractéristiques d'installation : Rails pivotants 3 positions et extractibles, Espace sous rails : 40 mm, Entraxe entre rails : 125 mm

📏 Classe d'Isolation : Classe II (avec plaques de fond isolantes non fournies)

📏 Usage Spécifique : Conforme à la réglementation des ERP (Établissements Recevant du Public) et des IGH (Immeubles de Grande Hauteur)

📜 Normes : NF EN 60 695-2-11 (ERP/IGH), IEC 60670-24

Description de LEGRAND Drivia Tableau électrique nu 3 rangées 13 modules

Ce tableau électrique peut être installé aussi bien en rénovation, directement sur un mur, qu’en construction neuve sur une goulotte GTL.

Le modèle Legrand Drivia facilite l’identification des circuits grâce à ses portes-étiquettes intégrés. Chaque rangée dispose d’un porte-repère rigide et inclinable permettant de renseigner clairement la fonction de chaque disjoncteur ou interrupteur différentiel.

Adapté aux habitations comprises entre 35 m² et 100 m², ce coffret 13 modules est compatible avec l’ensemble des appareillages Legrand (disjoncteurs, interrupteurs différentiels, modules de commande).

Attention : seules les portes et peignes de la gamme Drivia peuvent être utilisés avec ce modèle.

Le coffret 3 rangées est fourni avec :

• Un bornier de terre

• Des borniers Phase et Neutre IP2X

• Des obturateurs séparables par module et demi-module

• Des accessoires de pré-fixation pour goulotte GTL ou mur (Drivia Clip)

• Des accessoires de jumelage horizontal/vertical pour associer deux coffrets ou un coffret avec des platines (Drivia Easy)

Rappel réglementaire (NF C 15-100)

Le tableau principal d’une habitation doit comporter au moins deux rangées, afin de laisser suffisamment de place pour les interrupteurs différentiel, les disjoncteurs divisionnaires et une réserve minimale de 20 % pour les extensions futures.

Recommandations d’usage

• 2 rangées : logements jusqu’à 35 m² (studios, petits appartements)

• 3 rangées : habitations de 36 à 100 m² (T2 à T4)

• 4 rangées ou plus : surfaces supérieures à 100 m² (grands appartements, maisons)

À noter : les coffrets d’une rangée existent mais sont destinés uniquement aux tableaux secondaires (garage, atelier, dépendance) et ne doivent pas être utilisés pour un tableau principal.
