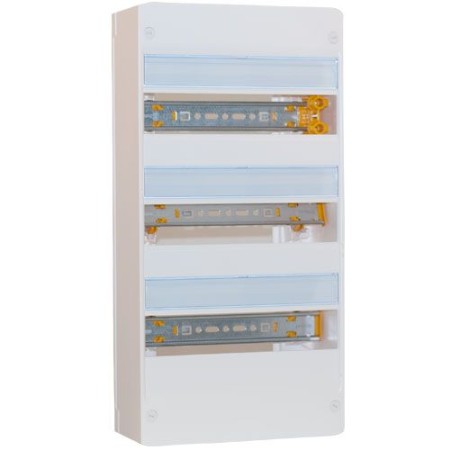

LEGRAND Drivia : coffret 13 modules 3 rangées IP30

Concrètement, sur chantier, ce coffret Drivia de Legrand répond à un besoin simple : équiper une habitation de taille moyenne, du T2 au T4, avec un tableau principal modulaire et évolutif. À ce niveau de gamme, vous partez sur une solution industrielle certifiée, livrée avec les accessoires de pose utiles, sans achat complémentaire obligatoire pour l'installation de base.

Le produit Legrand Drivia : tableau électrique nu, 3 rangées de 13 modules.

Teinte : blanc RAL 9003.

Caractéristiques principales du coffret Legrand Drivia :

• Dimensions : 250 mm de largeur, 500 mm de hauteur, 103,5 mm de profondeur. Format compact : pratique dans une GTL standard ou un espace technique réduit.
• Capacité modulaire : 3 rangées de 13 modules, soit 39 modules utilisables. Cela laisse une vraie marge pour un logement courant avec extensions futures.
• Indice de protection : IP30 en version nue, améliorable en IP40 avec une porte optionnelle non fournie. IP30 : adapté à une installation intérieure, hors zone exposée à l'eau.
• Indice de résistance aux chocs : IK05 en version nue, améliorable en IK07 avec porte. Suffisant pour un usage résidentiel, avec une meilleure tenue en passage fréquent si vous ajoutez la porte.
• Tenue au feu : matériau auto-extinguible. En cas d'incident électrique, le boîtier ne propage pas la flamme.
• Rails pivotants 3 positions et extractibles : entraxe de 125 mm, espace sous rails de 40 mm. L'accès au câblage est plus simple, surtout pour remplacer un appareil sans déposer tout l'ensemble.
• Classe d'isolation : classe II avec plaques de fond isolantes non fournies. Aucune mise à la terre du boîtier nécessaire.
• Normes : NF EN 60695-2-11 et IEC 60670-24. Conformité adaptée aux exigences courantes du résidentiel et de certains environnements réglementés.
• Obturateurs séparables : par module ou demi-module. Vous fermez proprement les emplacements libres, sans découpe approximative.

Ce qu'il faut regarder avant tout, c'est la modularité du coffret Drivia

En installation professionnelle, la priorité va à l'accès et à l'évolution. Ce coffret Legrand reçoit des rails inclinables à trois positions : face avant, position inclinée pour le câblage, ou retrait complet pour la maintenance. Ce que la fiche technique ne dit pas assez, c'est le temps gagné quand il faut reprendre un tableau déjà en service.

Le modèle Drivia 3 rangées 13 modules facilite aussi le repérage des circuits grâce à ses porte-étiquettes intégrés. Chaque rangée dispose d'un porte-repère rigide et inclinable : lecture plus nette, dépannage plus rapide, intervention plus sûre.

Compatibilité totale avec les appareillages Legrand Drivia

Adapté aux logements de 36 à 100 m², ce coffret Legrand de 13 modules par rangée est compatible avec l'ensemble des appareillages Drivia : disjoncteurs, interrupteurs différentiels, modules de commande ou contacteurs. Une fois le tableau posé, vous pouvez faire évoluer l'équipement sans reprendre toute l'ossature.

Important : seules les portes et les peignes de la gamme Drivia sont prévus pour ce modèle Legrand. C'est ce qui garantit l'ajustement mécanique et la continuité d'ensemble.

Ce que vous recevez avec le coffret 3 rangées

• Un bornier de terre : pratique pour raccorder proprement la distribution principale.
• Des borniers phase et neutre IP2X : protection contre le contact accidentel lors des interventions courantes.
• Des obturateurs séparables : adaptation précise au nombre réel de modules installés.
• Des accessoires de pré-fixation Drivia Clip : pose facilitée sur goulotte GTL ou en saillie.
• Des accessoires de jumelage Drivia Easy : association de deux coffrets ou d'un coffret avec des platines, à l'horizontale ou à la verticale.

Modes d'installation du coffret électrique Legrand Drivia

Ce tableau électrique nu peut être installé de deux façons selon le chantier :

• En rénovation : pose directe sur un mur existant. Le système Drivia Clip simplifie la fixation.
• En construction neuve : montage sur goulotte GTL standard. Vous restez sur une implantation propre et évolutive.

Avec ses 103,5 mm de profondeur, ce coffret reste facile à loger dans les configurations serrées. À privilégier quand l'emplacement du tableau est compté.

Extensibilité : jumelage et montée en charge

Concrètement, si l'installation évolue et que 39 modules ne suffisent plus, vous pouvez juxtaposer un second coffret Drivia, horizontalement ou verticalement, via les accessoires Drivia Easy fournis. Je pose ce type de configuration quand le client prévoit plus tard un pilotage chauffage, un contacteur ou des départs annexes.

Rappel réglementaire (NF C 15-100)

Le tableau principal d'un logement doit comporter au moins deux rangées, avec une réserve disponible pour les extensions futures. Ce coffret à 3 rangées apporte une capacité cohérente pour un logement courant, sans basculer tout de suite sur un ensemble plus encombrant.

Recommandations d'usage et dimensionnement

• 2 rangées : logements jusqu'à 35 m². Adapté aux petits appartements, avec peu de circuits.
• 3 rangées, ce modèle : habitations de 36 à 100 m². Bon équilibre entre capacité disponible et encombrement mural.
• 4 rangées ou plus : au-delà de 100 m², ou en présence d'équipements nombreux comme le chauffage électrique.

À noter : les coffrets 1 rangée servent surtout en tableau secondaire, pour un garage, un atelier ou une dépendance. Pour un tableau principal, je resterais sur au minimum deux rangées, même logique que pour la réserve réglementaire évoquée plus haut.

Porte Drivia optionnelle

Pour améliorer la protection, vous pouvez ajouter une porte Drivia non fournie : IP40 et IK07 une fois équipée. À privilégier quand le tableau est en saillie ou placé dans une zone de passage, comme une entrée ou un couloir.

Matériaux et durabilité

Ce coffret Legrand est fabriqué en polycarbonate blanc RAL 9003, auto-extinguible. Résistance aux UV et aux variations thermiques : usage durable dans le temps, sans entretien particulier en conditions normales.
