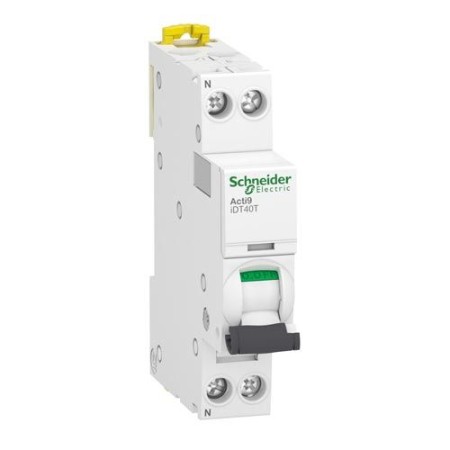

Disjoncteur Schneider 40A courbe C | Acti9 iDT40T modulaire

Protection fiable pour installations électriques tertiaires

Ce disjoncteur miniature Schneider Electric assure la sécurité des circuits à forte puissance en interrompant automatiquement le courant en cas de court-circuit ou de surcharge. Conçu pour les bâtiments tertiaires, il offre une protection robuste et durable.

Concrètement sur chantier, c'est le disjoncteur à privilégier quand la distribution doit supporter 40A stables. La courbe C garantit un déclenchement rapide face aux appels de courant brefs.

Caractéristiques du disjoncteur 40A Acti9 Schneider

• Calibre : 40A monophasé (1P+N)
• Tension nominale : 230 V AC
• Fréquence : 50 Hz
• Nombre de modules : 1 module
• Dimensions : 85 × 18 × 74 mm
• Connectivité : À vis

Fonctionnement et protection magnétothermique courbe C

Ce modèle Acti9 intègre un déclencheur magnétothermique pour réagir instantanément aux surcharges prolongées et aux courts-circuits massifs. Le pouvoir de coupure de 6kA Icu (4500 A Icn à 230 V AC) le rend fiable pour les distributions standards.

Ce qu'il faut regarder : la courbe C s'adapte aux circuits normaux avec appareils résistifs et moteurs légers. Elle laisse passer les pics transitoires sans déclencher inutilement.

Installation modulaire sur rail DIN

Installation rapide sur rail DIN via connectivité à vis. Un seul module d'emprise facilite le gain de place en tableau. Vérification d'état simple : manette en position haute = disjoncteur sous tension.

Compatibilité avec protection différentielle Vigi iDT40

Pour renforcer la sécurité des personnes, installez en amont une protection différentielle Vigi iDT40T. Cette combinaison classique en installations tertiaires offre une défense complète : surcharge/court-circuit via Acti9, fuite à la terre via différentiel.

Conformité et certifications

• Norme NF/CE
• Conforme EN/CEI 60898-1 (disjoncteurs miniatures)
• Conforme EN/CEI 60947-2 (appareillage basse tension)
• Garantie constructeur : 2 ans
